Lichtverbesserung - nicht nur für Corrados

Alterungs- und konstruktionsbedingte Spannungsverluste von bis zu 5 Volt direkt an den H4/H3 Lampen des Corrados können nur durch Nachrüstrelaissätze sinnvoll kompensiert werden. Die bessere Lichtausbeute ist deutlich sichtbar.

Neuer Relaissatz von Jürgen GehrkeJürgen Gehrke, Mitglied im Corrado Club Germany, hat moderne, qualitativ sehr hochwertige
Relaissatze
entwickelt, ausgiebig getestet und einige Exemplare herge stellt.
Ein wirklich profihaft durchgeführtes Projekt - Respekt.

Qualität
Es gibt auch noch andere Anbieter von Relaissätzen. Die Lösung von Jürgen hat aber folgende Vorteile im Vergleich zu anderen "Relaissätzen" :

  • stabiles Aluprofilgehäuse, eloxiert. Es verzieht sich nicht und sieht edel aus

  • Kabelverschraubung als Zugentlastung aus verchromtem Messing

  • 4 Relais mit 4 Sicherungen für getrennte Stromkreise von Abblend und Fernlicht für die linke und die rechte Seite. Daddurch maximale Sicherheit für den Fall eines Defektes

  • Die 4 Sicherungen sind im Gegensatz zu anderen Relaissätzen vollkommen im Gehäuse untergebracht. Das ist ein wesentlichbesserer Schutz vor Korrosion.

  • Alle Flachstecker sind gecrimpt und die Ringkabelschuhe verlötet - dadurch sehr geringe Übergangswiderstände und Korrosionschutz durch gasdichte Pressung bzw. Lötung.

  • Batteriezuleitungen 2x6mm² - mit 40A Streifensicherung; (Batterie-Plus Leitung mit verstärkter Isolierung!) Zum Scheinwerfer 3x2,5mm² (H07V-K, zugelassen bis 750Volt Gleichspannung und 25A Dauerstrom)

Lichtverbeserung

  • Scheinwerferzuleitungen doppelt isoliert - mit schwarzem Schutzschlauch überzogen

  • Anschlusstecker der Scheinwerfer wasserdicht mit Silikon vergossen

  • A uch für 100/150W Lampen geeignet. Von stärkeren Lampen wird aber dringend abgeraten, weil
    a.) das Spiegelmaterial (Kunststoff!) leidet und
    b.) weil nicht zulässig ist. Die Blendwirkung würde erheblich steigen

  • Die Relais sind wasserdicht ab Hersteller vergossen.
    40A Dauerstrom, 120A Einschaltstrom.
    Lebensdauertest: größer 100.000 Schaltungen bei 2x 55W Halogenlampen pro Relaiskontakt

  • Gesamtspannungsverlust von der Batterie +/-   zur H4/H3 Lampe auf der rechten Seite (das ist die längste Leitung) bei Voll-Licht nur 0,9V

  • zuschaltbares Abblendlicht zum Fernlicht; aktivierbar durch Microschalter im Gehäuseinnern - dadurch eignet sich Relaissatz optimal auch für Fahrzeuge mit Xenonlicht!

Relaissatz Corradolicht

  • Anschlussleitungen in den Originalfarben gelb(56b), weiss (56a), rot (Batterie +) und schwarz (Batterie -) Beim Einbau des Satzes müssen keine Leitungen geschnitten oder angefertigt werden.
  • Rückbau auf die Originalverkabelung in Minutenschnelle, dadurch könnt Ihr den R.Satz im nächsten Corrado oder Auto wiederverwenden.
  • Abmessungen: 103x86x42mm
  • Gewicht ca. 800gr.
  • Den Satz gibt es fix und fertig aufgebaut zum sofortigen Einbau und der Einbauanleitung.
  • Weiterentwicklung mit neuen Versionen, auch für andere Voraussetzungen z.B. USA / Canada.

(Daten stammen mit Genehmigung von der Homepage des Entwicklers)

Wer Interesse an den Relaissätzen hat, kann Jürgen über das Corrado-Forum (Forumsname: Enterprise) oder über seine Webpage, auf der es auch Fotos und technische Beschreibungen gibt, kontaktieren.

Besseres Licht ist ein Sicherheitsaspekt !

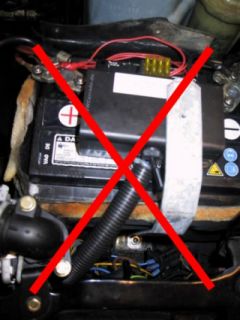

Relaissatz Zoran

Dies ist der alte Relaissatz von Zoran im Kunststoffgehäuse, ohne Platine und mit offenen Sicherungen.
Auch dieser Relaissatz, der erste, der verkauft wurde, brachte schon eine Lichtverbesserung bei den Lampen meines 94er VR6.
Der neue, moderene Relaissatz von Jürgen ist aber um einiges professioneller und qualitativ besser.

Der neue Relaissatz passt auch problemlos vor die Batterie, so das es keine Befestigungsprobleme gibt.

Nichts gegen "preiswerte" Plastiklösungen mit Freiluftverdrahtungen und ungeschützen Sicherungen, auch die können funktionieren, aber wer will schon sowas im Corrado haben, wenn's doch was besseres gibt?

Alter Relaissatz

Die Messung mit Jürgens Relaissatz erhöhte die Spannung an den Lampen (im eingeschalteten Zustand) gegenüber der "alten Lösung"" nochmal um ca. 1 Volt !

Auf der Jahreshauptversammlung wurde Nachts ein Test mit den zwei Relaissätzen (Jürgen und Zoran) und einem serien mäßigen Corrado durchgeführt. Ca. 20 Corradofahrer können bestätigen, dass Jürgens Relaissatz mit Abstand am hellsten war, aber das hatte sicherlich keiner anders erwartet.
